고성능 8채널 아날로그-디지털 변환기

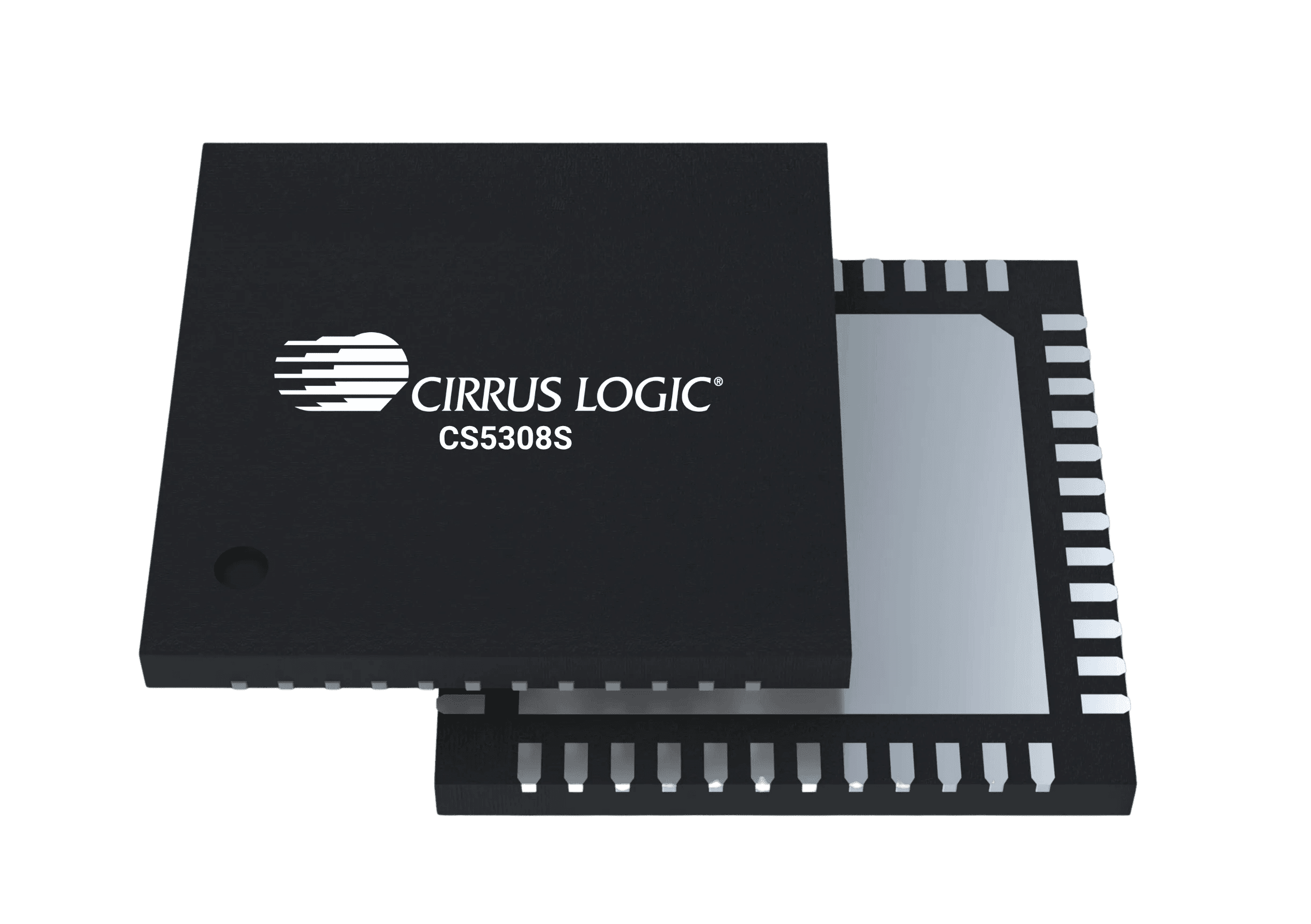

CS5308S는 새로운 프로 오디오 변환기 시리즈 라인으로, 사용과 통합이 간편한 단일 장치 내에서 가장 투명한 오디오 변환을 제공합니다. The CS5308S is a high-performance, 32-bit resolution, 8-channel ADC that supports differential analog input and 32-bit digital output via the audio serial port (ASP) at sample rates up to 768 kHz. CS5308S는 5차 멀티비트 시그마-델타 모듈레이터를 사용한 후 디지털 필터링과 데시메이션을 사용합니다. This provides a dynamic range of over 118dB and THD+N below -105 dB all within a 25 mW/ch power budget. The device can be powered from a single rail and controlled by either hardware pins, I2C or SPI, making it both flexible and easy to integrate. This, together with Cirrus’s proprietary hybrid gain control feature, makes the CS5308S ideal for digital mixing consoles, DAW interfaces, effects processors and audio/video receivers.
Learn more about Cirrus Logic's high performance audio solutions.
INNOVATION THAT ROCKS® ENGINEERED TO ROCK® CIRRUS® CIRRUS ROCKS®
기술
기능
- 고성능 8채널 ADC
- 차동 아날로그 아키텍처
- 고해상도 32비트 디지털 아키텍처
- 낮은 지연 디지털 필터 및 디지털 음량 조절
- PLL은 다양한 외부 시스템 클록 참조 지원
- 여러 장치에서 동기식 작동
- 하이브리드 게인 제어
- 최대 768kHz의 ASP(오디오 직렬 포트) 샘플레이트
- I2S, 왼쪽 정렬 및 TDM 데이터 형식
- 하드웨어 및 소프트웨어 제어 모드
- 호스트 프로세서가 필요 없는 하드웨어 제어
- I2C 제어 포트 최대 1MHz
- SPI 제어 포트 최대 24MHz
- 단일 전원 공급 작동 3.3V
- 1.8V–3.3V 디지털 입력/출력 지원
파라메트릭 사양
| 채널(입력) | 8 |
| 해상도(bits) | 32 |
| 동적 범위(dB) | 118 |
| THD+N(dB) | -105 |
| 샘플레이트(KHz) | 768 |
| 아날로그 입력/출력 | 차동 |
| 아날로그 전원 공급 장치(V) | 3.3 |
| 디지털 전원 공급 장치(V) | 3.3 |
| 로직 전원 공급 장치(V) | 1.8-3.3 |
| 운영 전력 소비(mW) | 200 |
| 패키지 | 48핀 QFN |
