192kHz 디지털 오디오
수신기

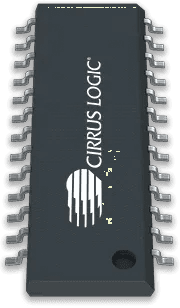

CS8416은 최대 192kHz의 샘플레이트를 지원하는 디지털 오디오 수신기입니다. 소비자 및 전문가 오디오 제품이 S/PDIF 및 AES/EBU 오디오 데이터를 교환할 수 있도록 지원합니다. 8:2 입력 멀티플렉서는 최대 8개의 디지털 오디오 입력 데이터 채널을 허용합니다. 입력 멀티플렉서의 보조 출력을 사용하면 S/PDIF 패스스루 기능으로 시스템 유연성을 높일 수 있습니다. 수신 오디오 스트림에서 매우 깨끗한 복구 클럭을 얻는 극도로 저지터 클럭 복구 메커니즘입니다. 또한 장치는 3개의 범용 출력 핀으로 선택형 신호 경로를 허용합니다. 200 ps라는 극도로 저지터 성능이 강점인 CS8416은 업계를 선도하는 192kHz 디지털 오디오 수신기입니다. CS8416은 오디오/비디오 수신기, 멀티미디어 스피커, 디지털 믹싱 콘솔, 자동차 오디오 시스템 및 셋톱박스와 같은 소비자 및 전문가 어플리케이션에 적합합니다.

Innovation that Rocks® Cirrus RocksTM Cirrus®

기능

  • EIAJ CP1201, IEC-60958 및 AES3 표준 호환
  • 8:2 S/PDIF 입력 MUX, 하드웨어 모드에서 선택형 핀
  • 3개의 범용 출력 핀에 대한 선택형 신호 경로
  • 하드웨어 모드에서 S/PDIF ~ Tx 선택형
  • 유연한 3-와이어 직렬 디지털 출력 포트
  • 32kHz ~ 192kHz 샘플링 주파수 범위
  • 저지터 클럭 복구
  • 채널 상태 및 사용자 데이터에 대한 핀 및 마이크로컨트롤러 읽기 액세스
  • SPI(serial port interface) 또는 I²C 제어 포트 소프트웨어 모드 및 독립형 하드웨어 모드
  • 차동 케이블 수신기
  • 온칩 채널 상태 데이터 버퍼 메모리
  • 압축된 오디오 입력 스트림 자동 검출
  • CD Q 하위 코드 디코딩
  • OMCK 시스템 클럭 모드
  • 3.3V 아날로그 공급(VA), 3.3V 디지털 공급(VD) 및 3.3V ~ 5V 디지털 인터페이스 공급(VL)
  • 패키지: 28핀 SOIC, 28핀 TSSOP, 28핀 QFN, 무연 어셈블리

파라메트릭 사양

샘플레이트(KHz) 32-192
IEC-60958, AES-3, S/PDIF RX 입력 8
온칩 라인 드라이버 거짓
온칩 SRC 거짓
호스트 인터페이스
아날로그 전원 공급 장치(V) 3.3
디지털 전원 공급 장치(V) 3.3
로직 전원 공급 장치(V) 3.3
패키지 28 SOIC;
28 TSSOP;
28 QFN
